Nueve detalles. Cada capa acotada. Cada valor calculado.
Solid System fabrica un sistema constructivo de acero ligero con aislamiento exterior continuo. Cada composición se publica con su tabla de capas, su transmitancia calculada y su peso propio.
66%
Estructura más ligera
U 0.21
Cubierta · D.08
U 0.43
Fachada · D.02
9
Detalles publicados
CE + BRE
Certificado
Explorador de capas · D.02
La fachada, capa a capa
Siete capas, del Pladur al monocapa, en 228 mm. Pase el cursor o lleve el foco a una capa para ver su material, espesor, λ y función.
Las capas discontinuas van dentro de la cámara entre montantes, no se suman a ella. Navegable con las flechas del teclado; los mismos datos se publican como tabla en la tabla de capas de abajo.

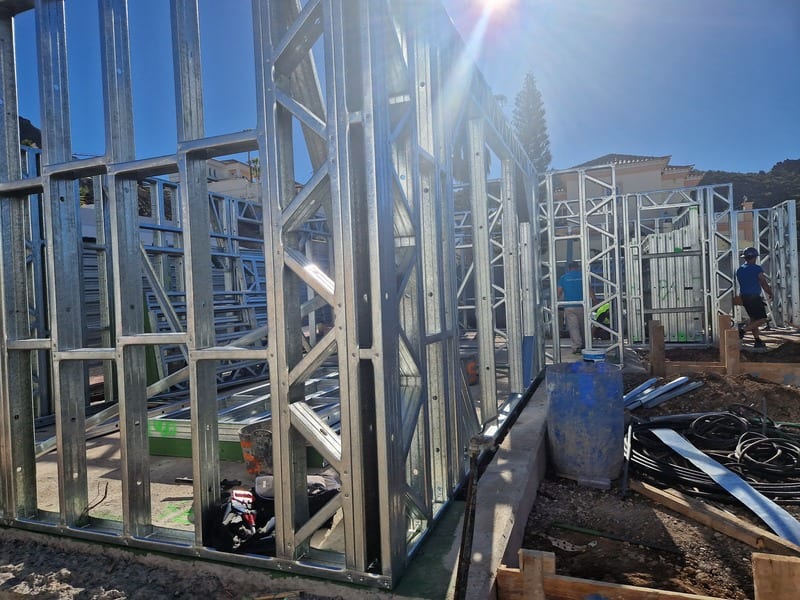

La rotura del puente térmico
Una estructura de acero que no puentea el muro
En la estructura ligera de acero convencional los montantes atraviesan todo el espesor del muro y una línea fría recorre el cerramiento. En el D.02 los 50 mm de INSULTERM 600 proyectado van por fuera de la chapa Placner y son continuos en toda la fachada, de modo que los montantes nunca llegan a la cara exterior. Cualquier discontinuidad en el encuentro con un forjado o una cubierta echa a perder la mayor parte de la ventaja que el detalle está construido para dar.
El argumento del peso
1,169 t frente a 3,409 t
Bloque residencial de cuatro plantas, 1,250 m² de ocupación: fachada, muros portantes, tabiquería, tres forjados y cubierta.
| Elemento | Solid System | Tradicional | Reducción |
|---|---|---|---|
| D.01 Peto de cubierta | 71 kg/m² | 254 kg/m² | −72% |
| D.02 Muro cerramiento. Elemento exterior | 119 kg/m² | 264 kg/m² | −55% |
| D.03 Muro portante interior | 91 kg/m² | 239 kg/m² | −62% |
| D.04 Tabique interior | 62 kg/m² | 89 kg/m² | −30% |
| D.05 Tabique de zona húmeda | 80 kg/m² | 129 kg/m² | −38% |
| D.07 Forjado intermedio | 159 kg/m² | 513 kg/m² | −69% |
| D.08 Cubierta no transitable | 102 kg/m² | 443 kg/m² | −77% |
| D.09 Cubierta transitable / terraza | 130 kg/m² | 481 kg/m² | −73% |
Los equivalentes tradicionales se obtienen del peso propio publicado y del porcentaje de reducción. El tipo de cimentación debe verificarlo el ingeniero geotécnico en cada proyecto.
Biblioteca de detalles
Nueve detalles constructivos. Escala 1:10.
-

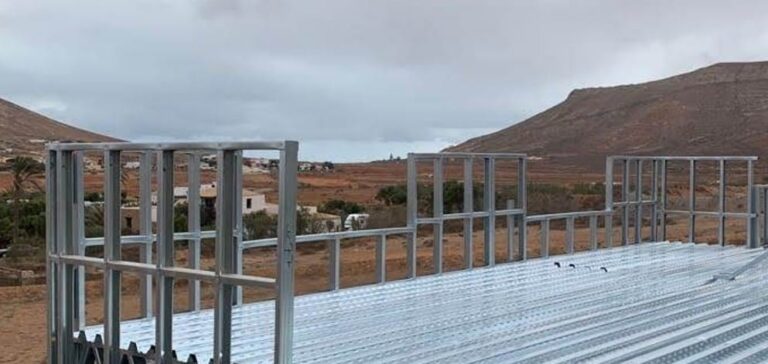

D.01
Peto de cubierta
217 mm
71 kg/m²
−72%
-

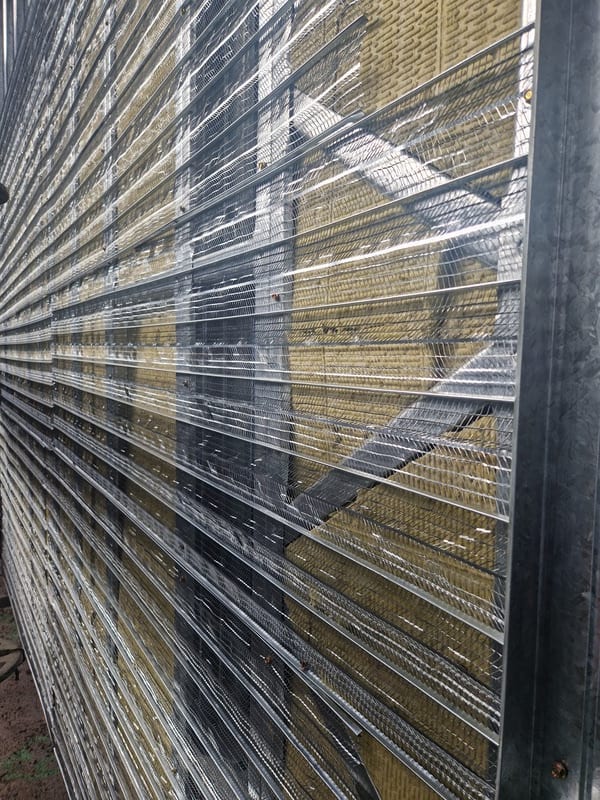

D.02
Muro cerramiento. Elemento exterior
228 mm
U 0.43 W/m²K
119 kg/m²
−55%
-

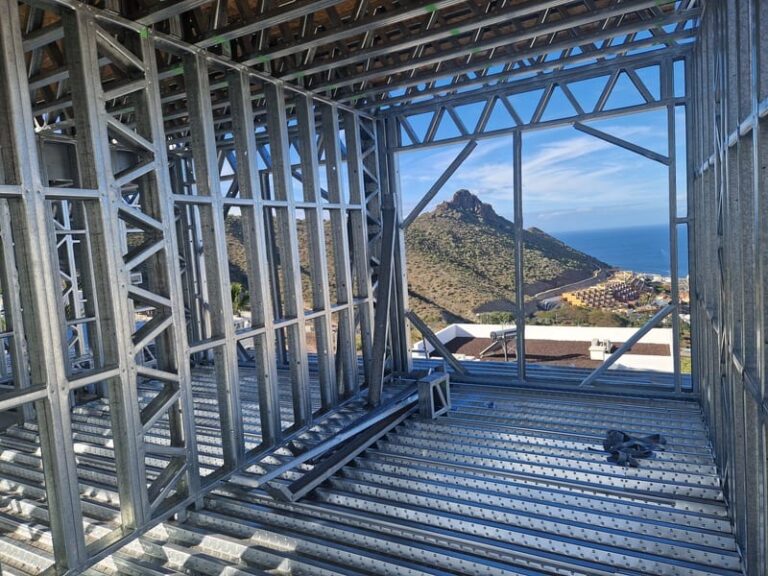

D.03
Muro portante interior
196 mm
U 0.45 W/m²K
91 kg/m²
−62%
-

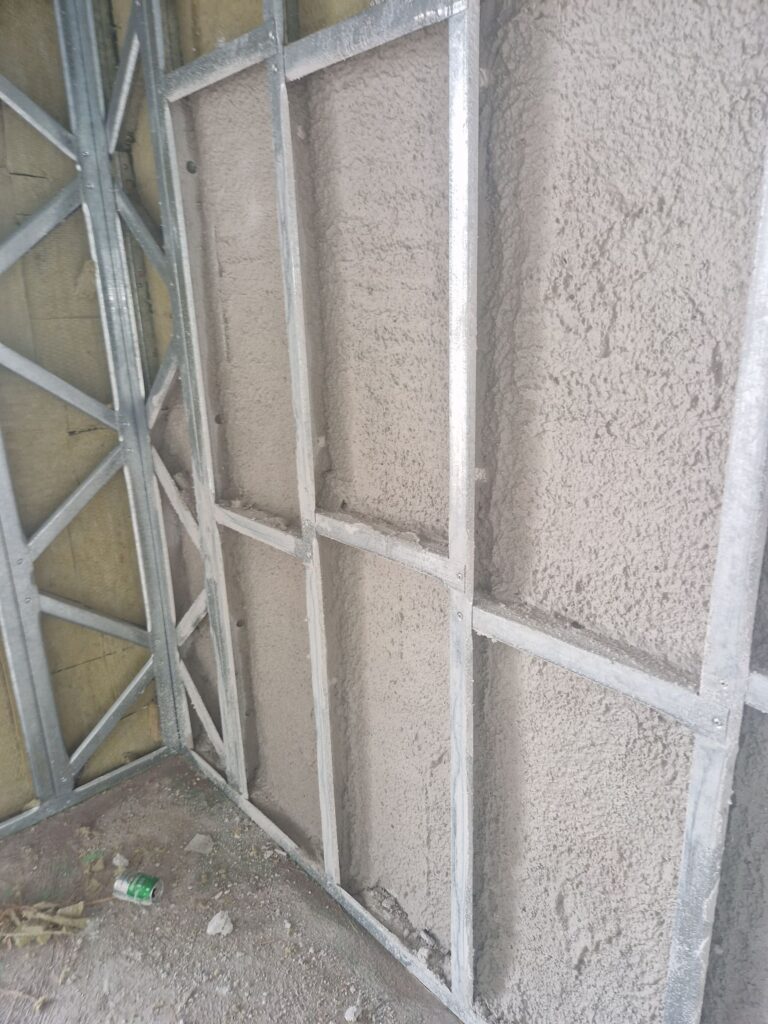

D.04
Tabique interior
146 mm
U 0.55 W/m²K
62 kg/m²
−30%
-

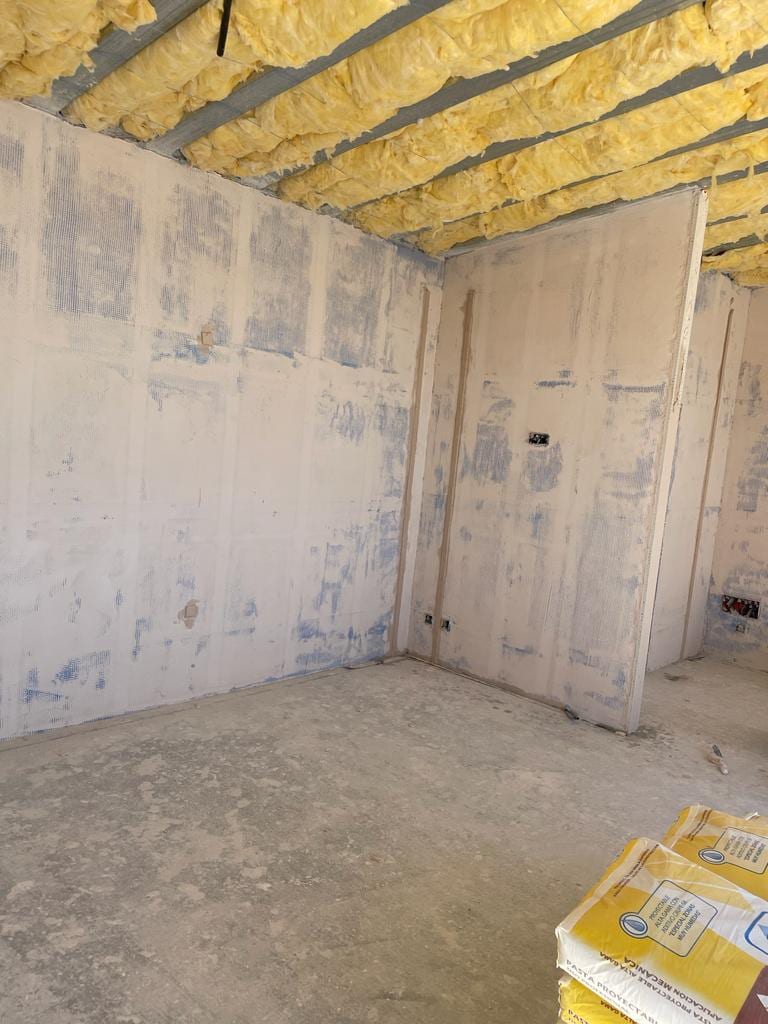

D.05
Tabique de zona húmeda
133 mm
U 0.60 W/m²K
80 kg/m²
−38%
-

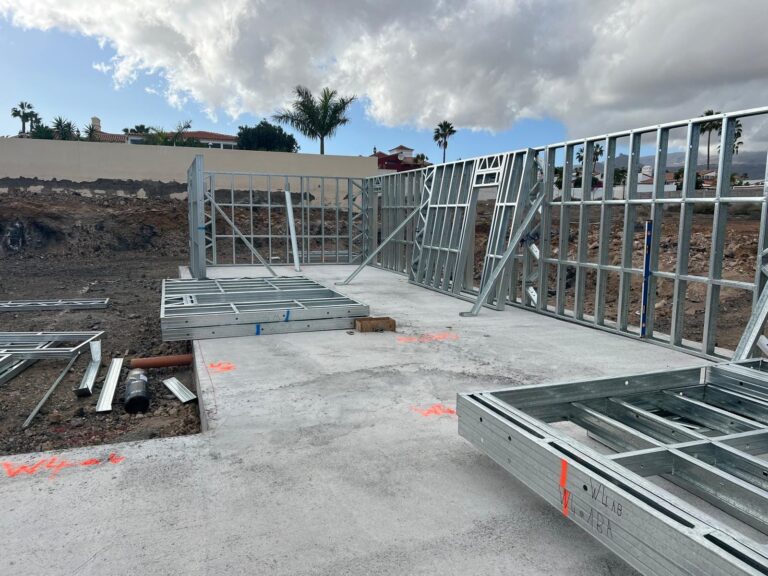

D.06
Losa de cimentación
En revisión
510 mm
1200 kg/m²
INSULTERM 600
Proyectado, y lo encapsula todo

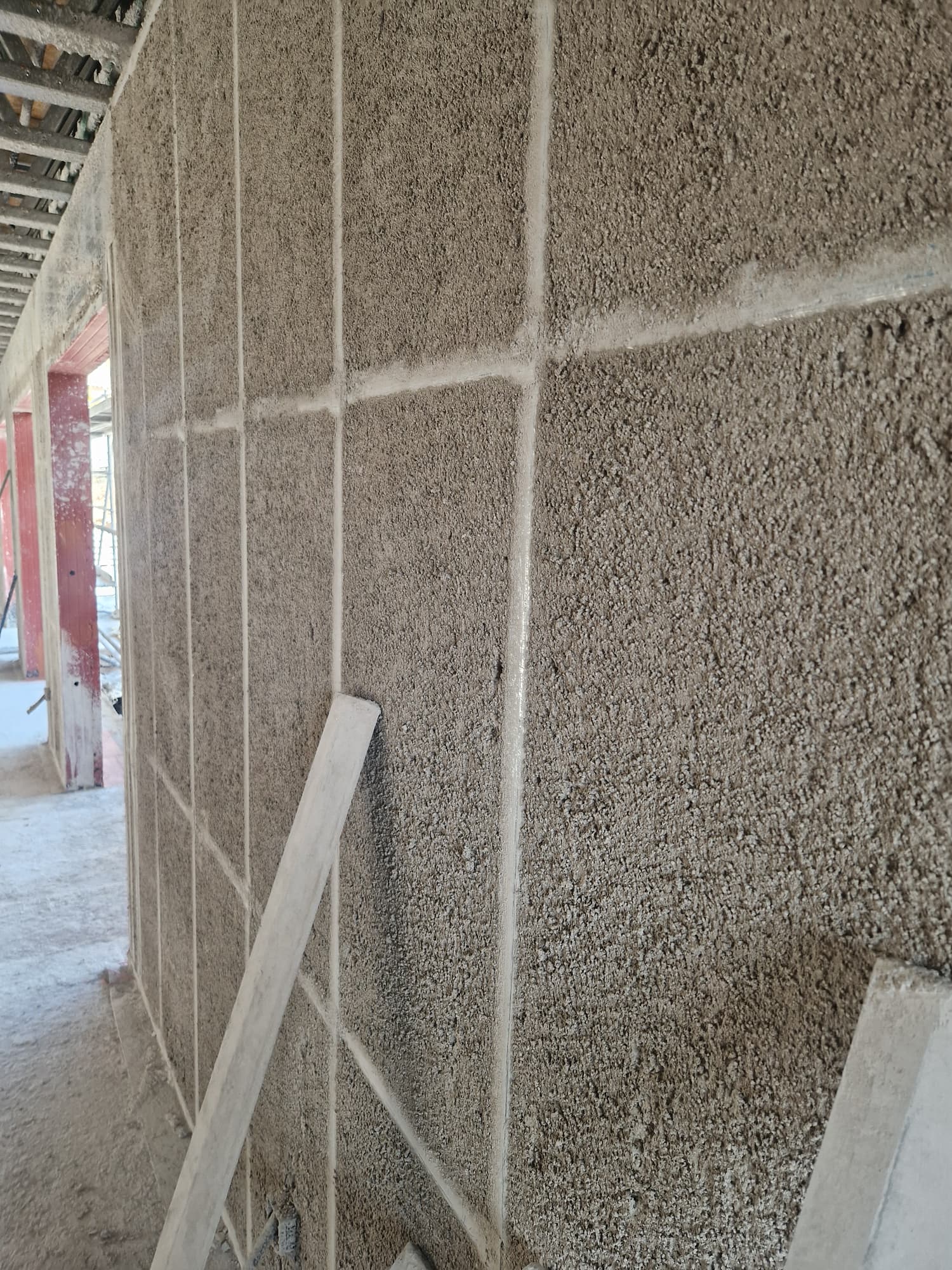

Un conglomerado termoacústico de aplicación proyectada. Encapsula la estructura de acero y las instalaciones, formando un elemento monolítico de baja densidad. Hace tres trabajos: aislamiento de la cámara con masa, rotura de puente térmico exterior continua y —en el D.05— soporte directo de alicatado.
- λ
- 0.138 W/m·K
- Densidad
- 600 kg/m³
- Se usa en
- D.01 · D.02 · D.03 · D.04 · D.05
- Clase al fuego
- Programa de ensayos en curso — contacte con el departamento técnico
- Acústica
- Programa de ensayos en curso — contacte con el departamento técnico
Proyectos
Proyectos publicados
-
Sanitario
Vitalise Resort
-
Comercial
Wake Wave Park
-
Residencial
Nombre del proyecto pendiente de confirmación
Se publica la fotografía; el nombre del proyecto, su escala y los detalles empleados se están confirmando con el cliente.
Soy promotor
Carga, terreno y dinero. El argumento de la cimentación, la superficie útil, el cumplimiento del CTE y la variante para Canarias.
Soy constructora
Secuencia e interfaces. Qué llega a obra, la secuencia de montaje y las dos reglas de continuidad que importan.
La certificación confirma que el sistema se evaluó frente a un alcance definido. No sustituye a los informes de ensayo de fuego y acústica que siguen pendientes. Las clasificaciones de cada detalle continúan en ensayo: consulte el estado en la página de cada detalle.
Departamento técnico
