Non-trafficable roof – Solid System

Las capas discontinuas van dentro de la viga, no se suman a ella. Navegable con las flechas del teclado; los mismos datos se publican como tabla en la tabla de capas de abajo.

603 mm en total

Pase el cursor o lleve el foco a una capa para ver su material, espesor, λ y función.

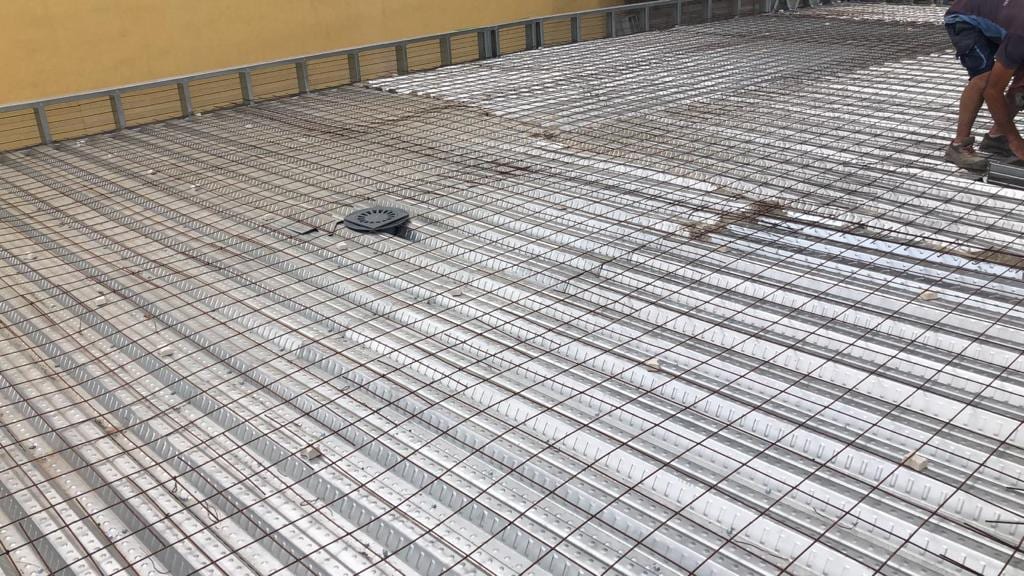

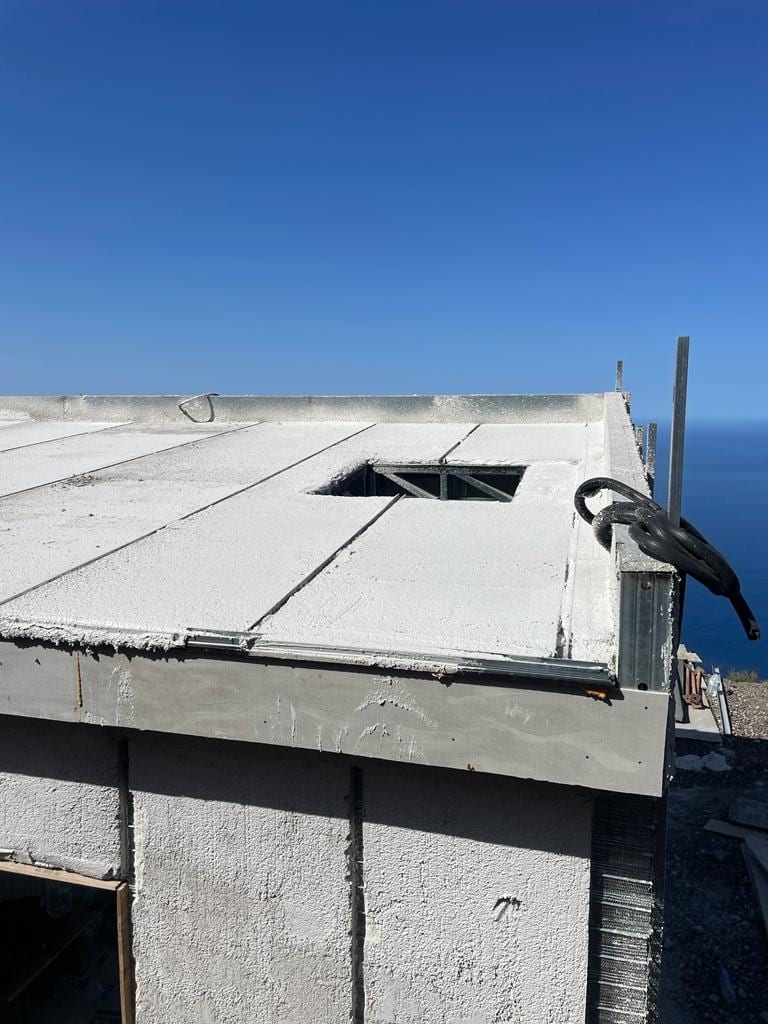

Fotografías

1 / 15

Tabla de capas

D.08 · tabla de capas · total 603 mm
Capa	Material	Espesor	λ	Función

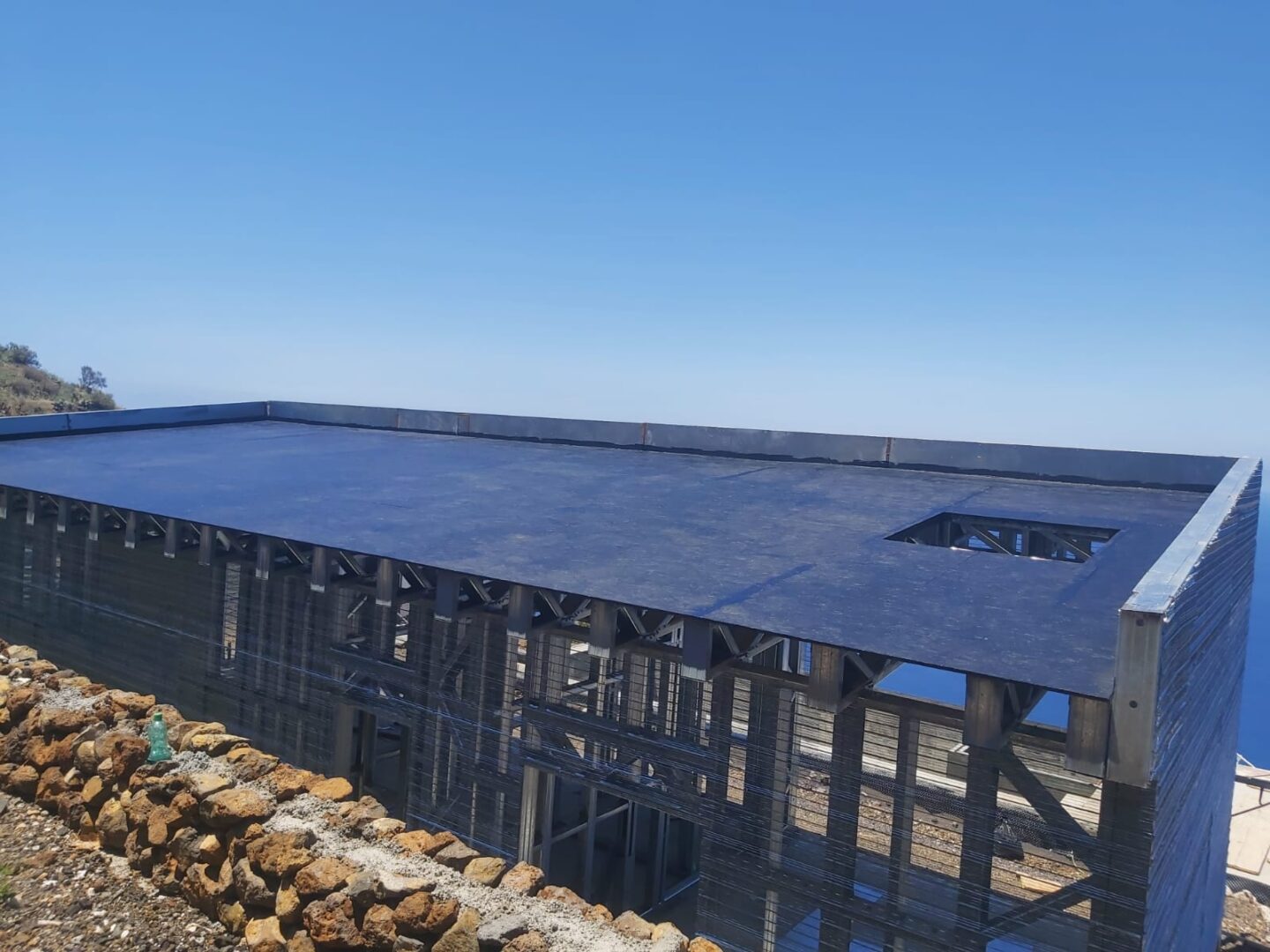

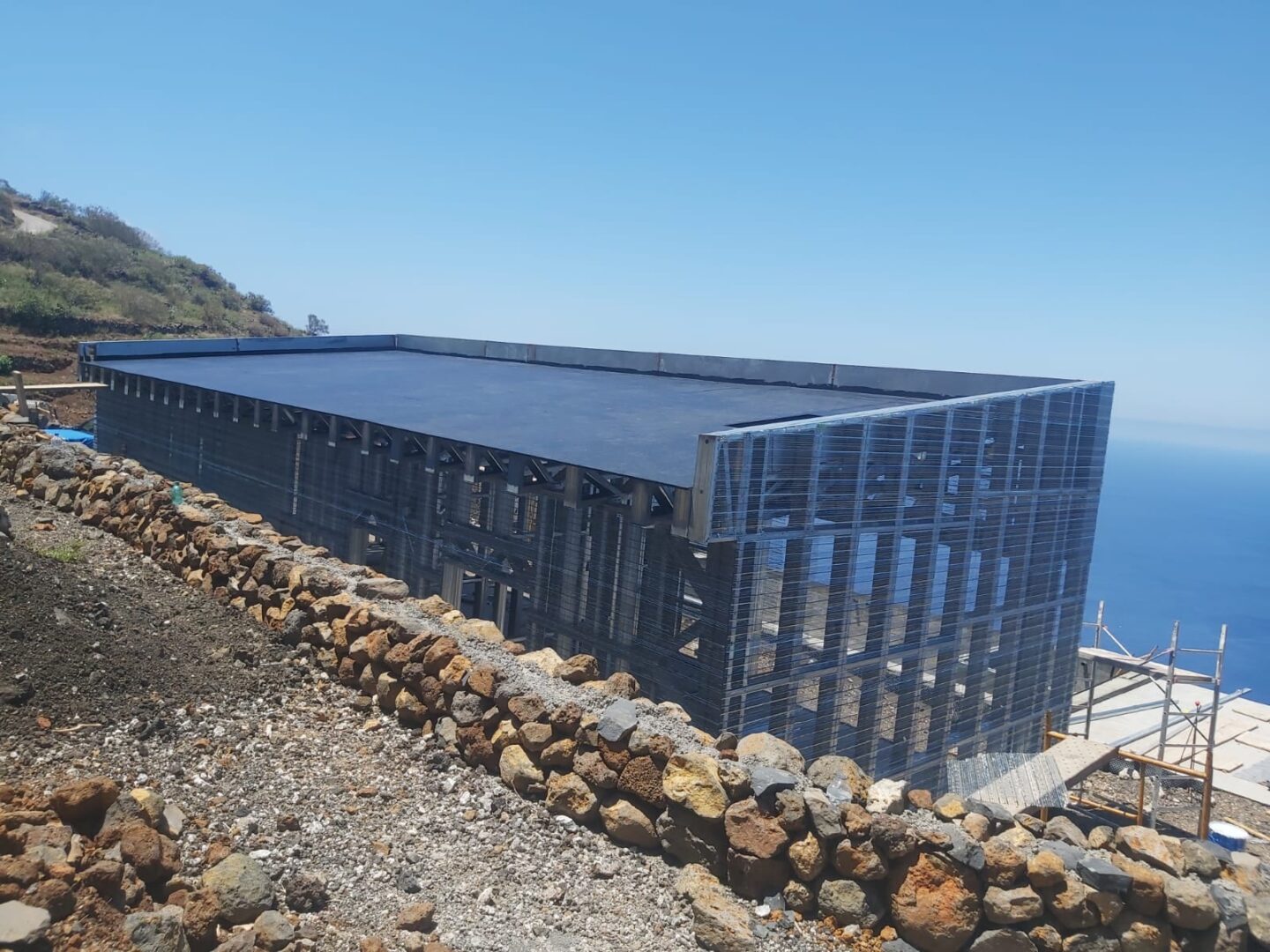

1 Tela asfáltica autoprotegida	Bituminous waterproofing membrane	5 mm	—	Waterproofing

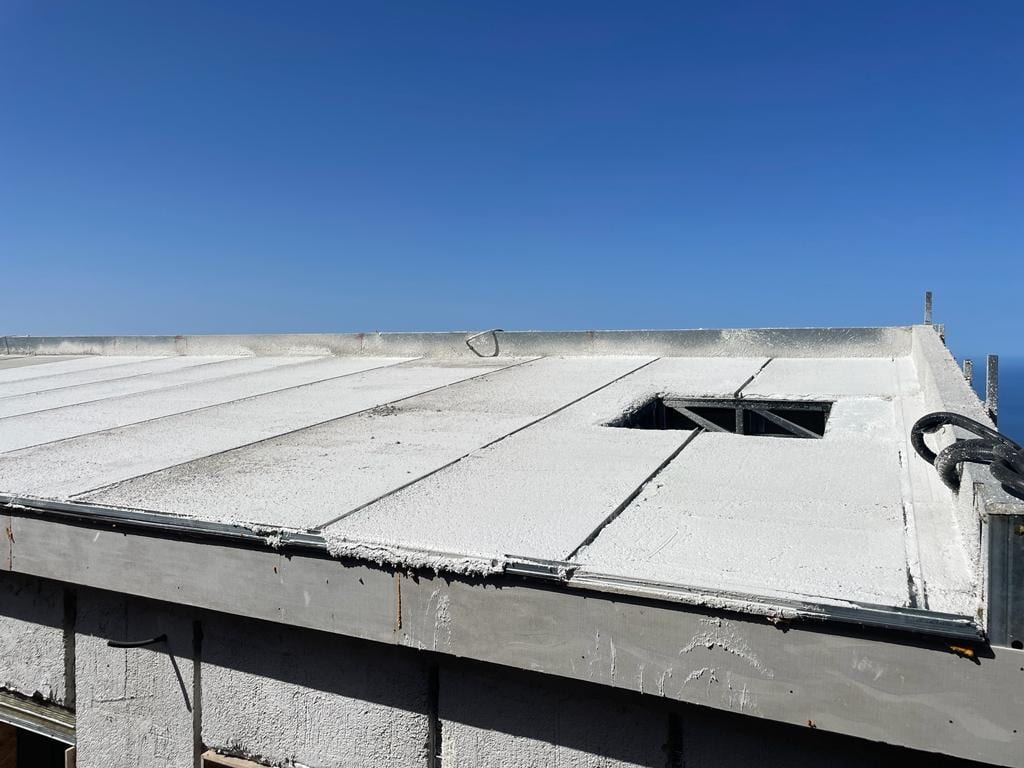

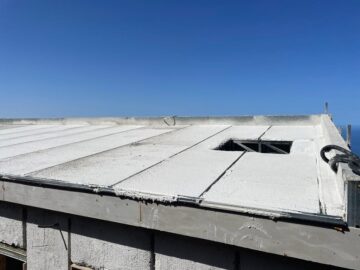

2 Hormigón aligerado con pendiente	Lightweight concrete	120 mm	—	Forms the falls Laid to falls: 120 mm at the high point, 50 mm at the low point. The 603 mm total is taken at the high point.

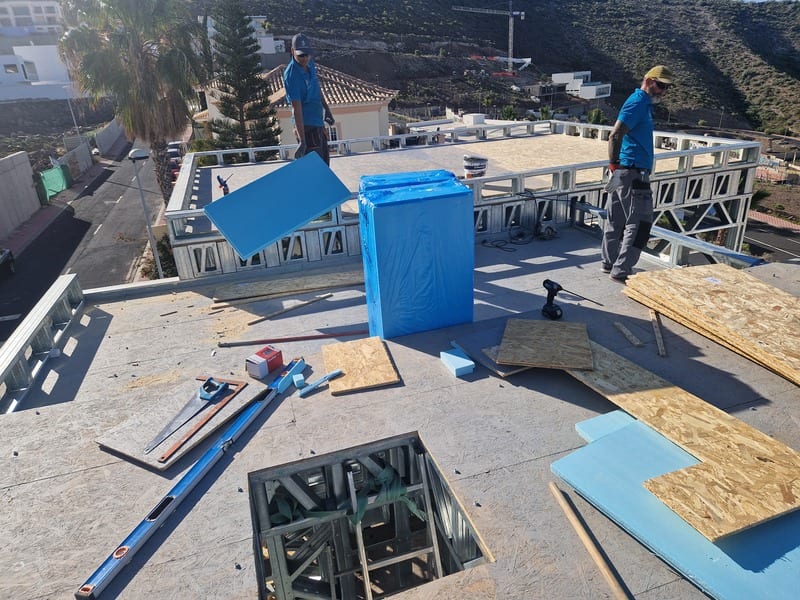

3 Tablero OSB	Oriented strand board	15 mm	—	Substrate for the screed

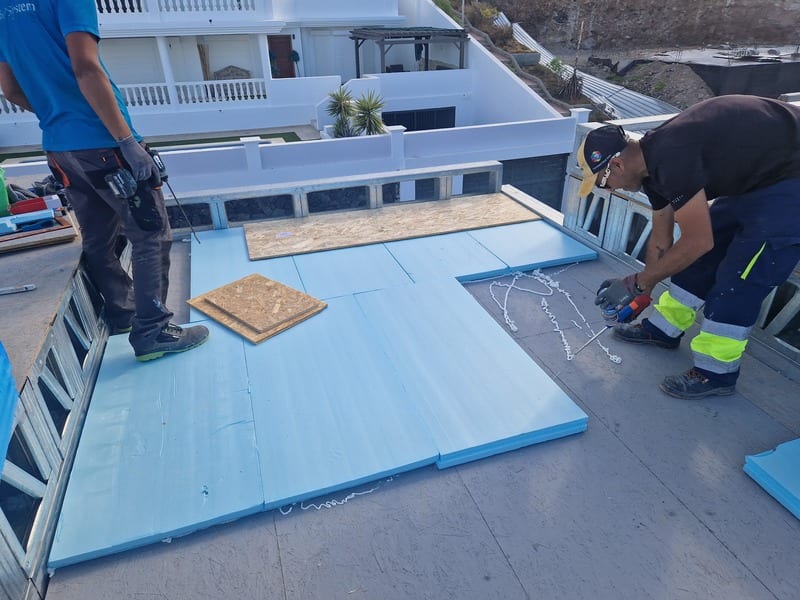

4 XPS	Extruded polystyrene	50 mm	—	Thermal insulation

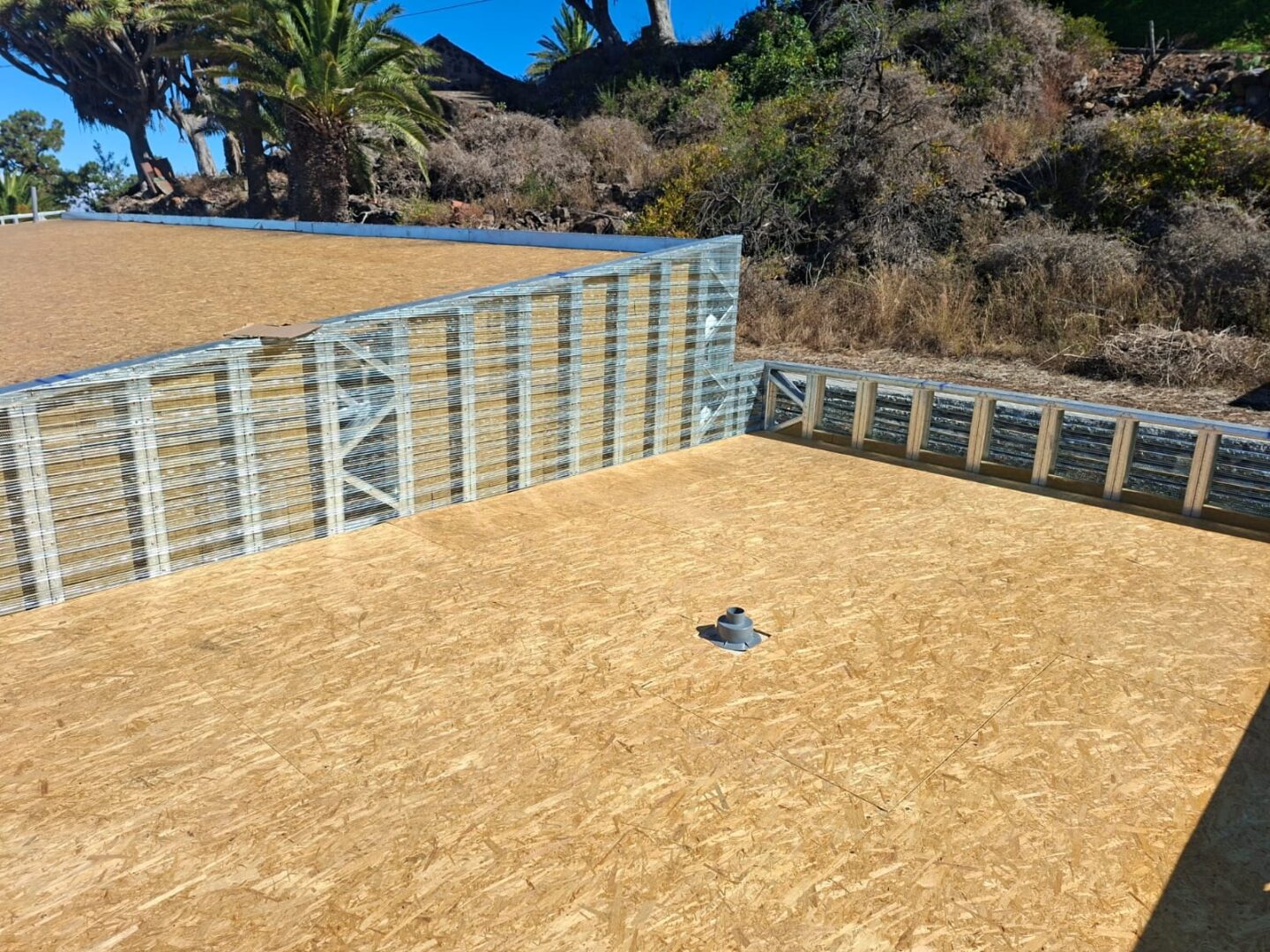

5 Tablero OSB	Oriented strand board	15 mm	—	Structural decking
6 Cámara (dentro de viga) dentro de la viga	Air	250 mm	—	Services zone Approximately 250 mm: the 350 mm joist depth less the 100 mm of glass wool.
7 Lana de vidrio dentro de la viga	Glass mineral wool	100 mm	—	Thermal and acoustic insulation

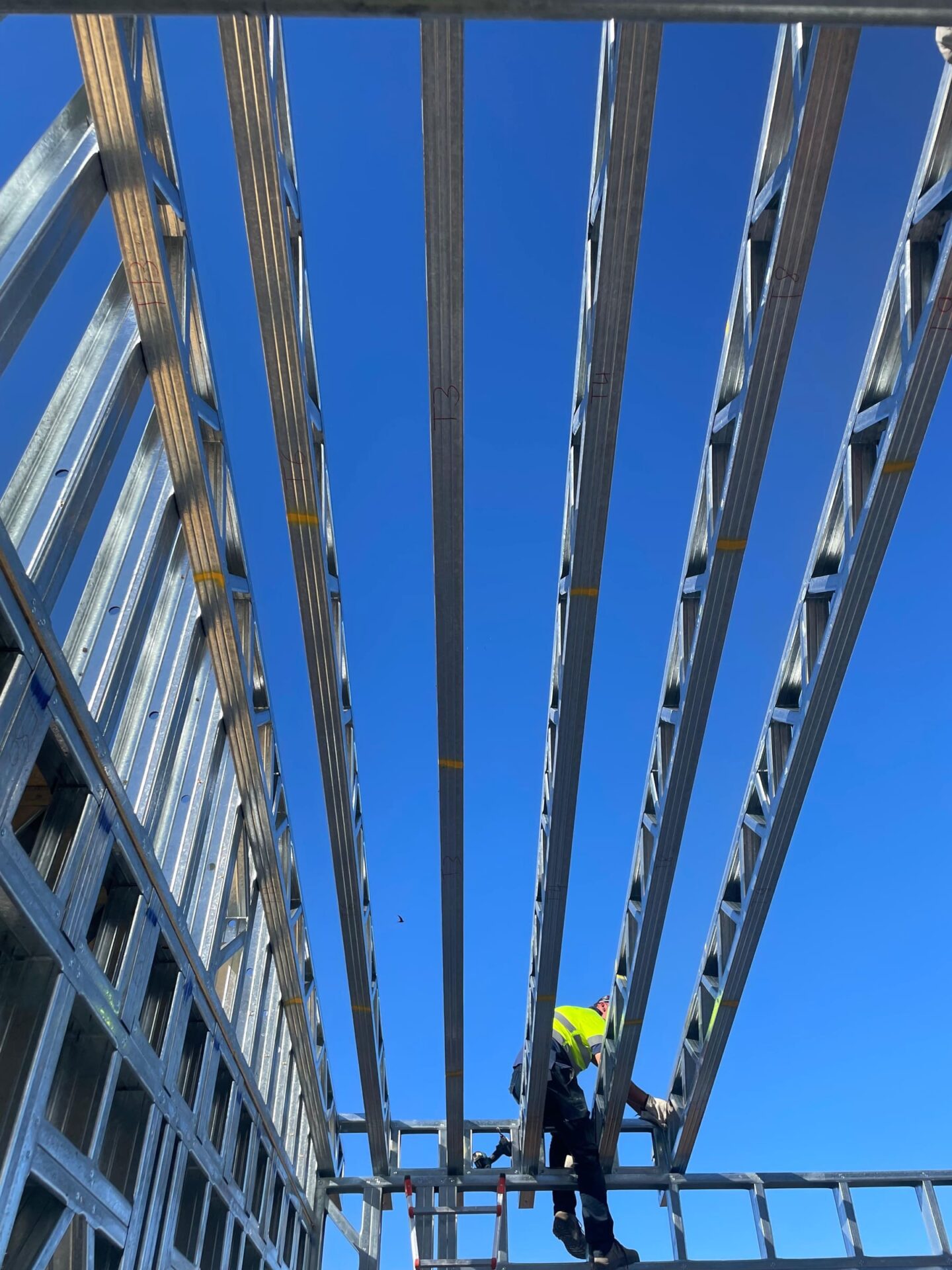

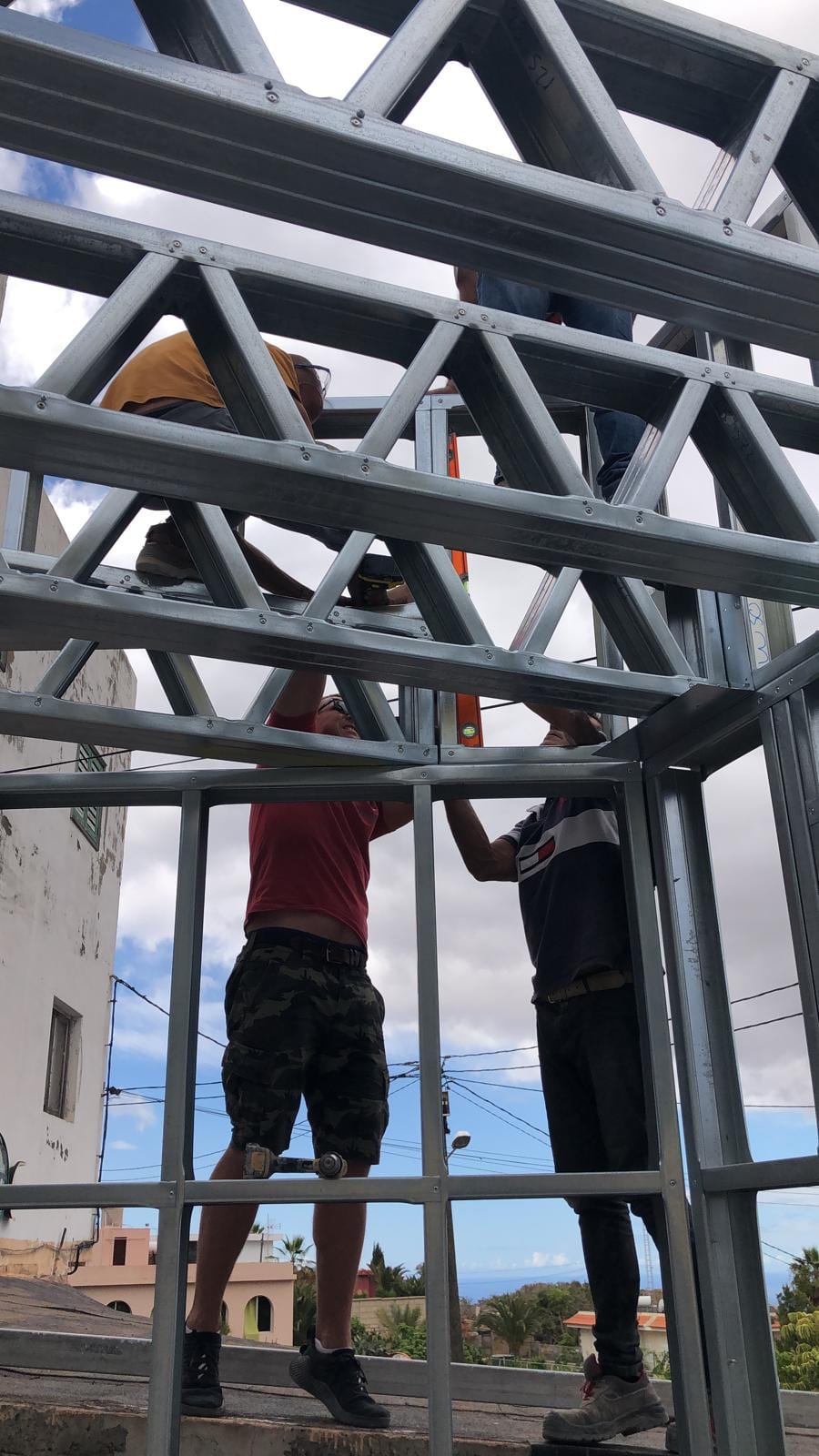

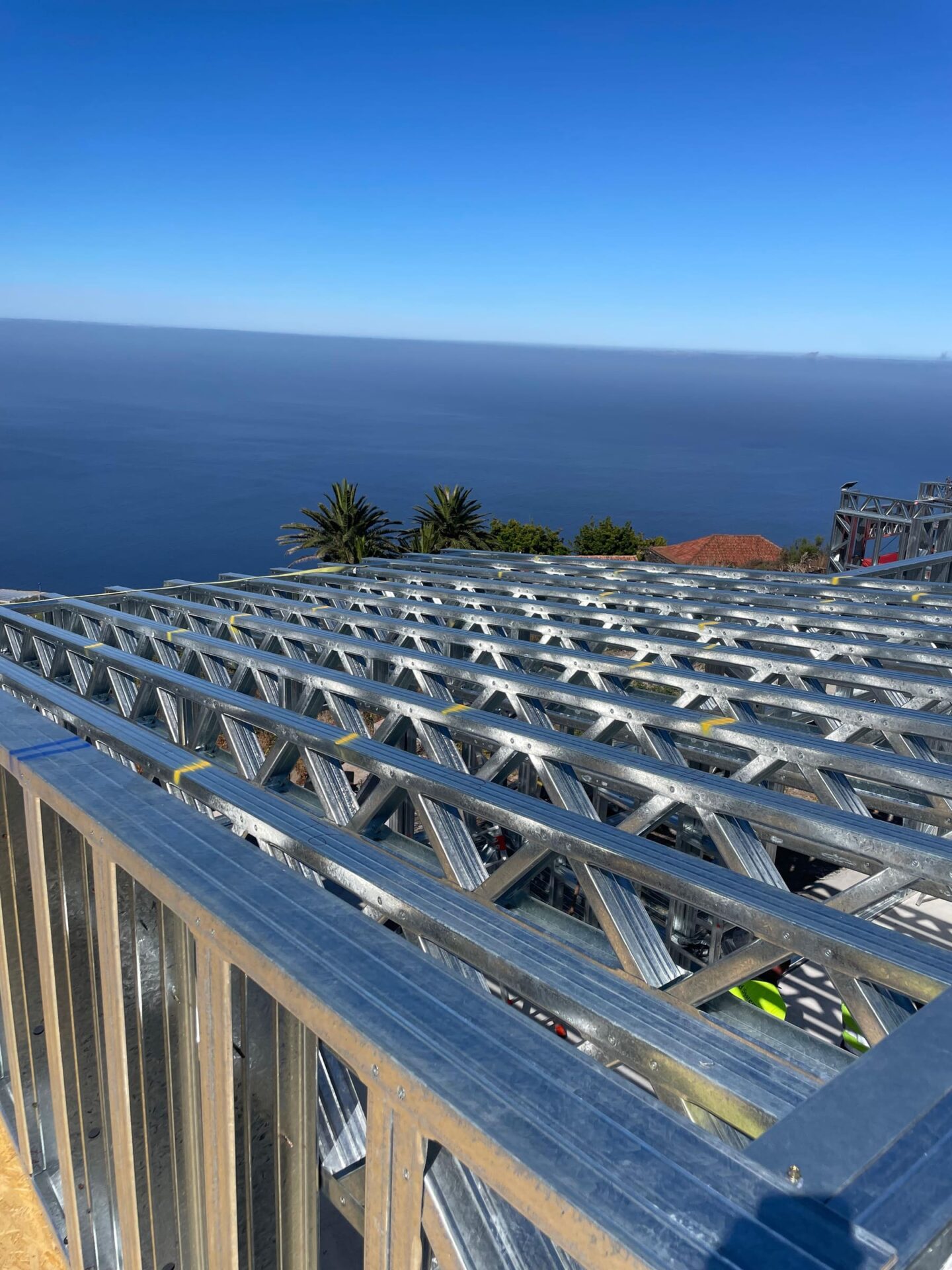

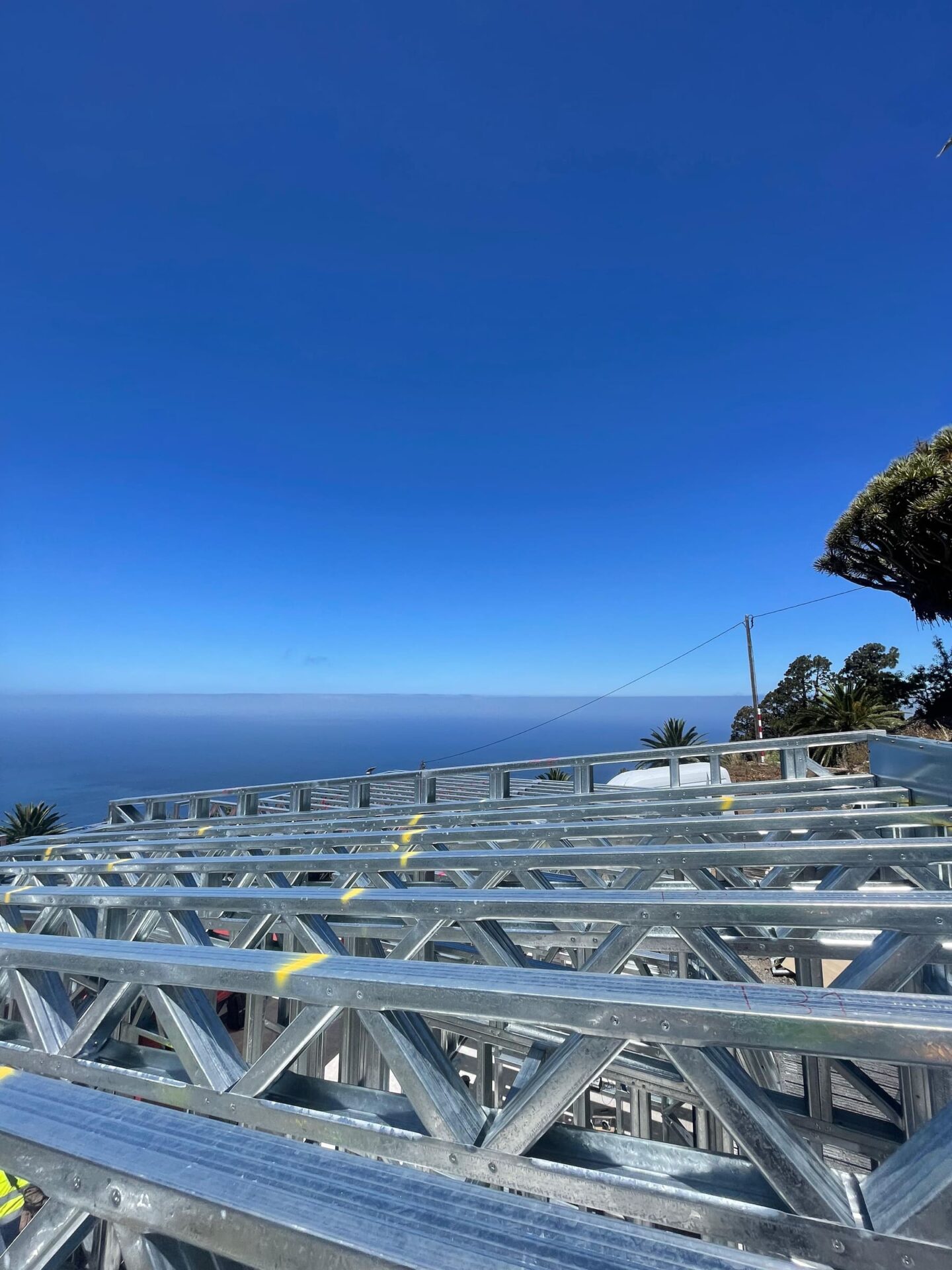

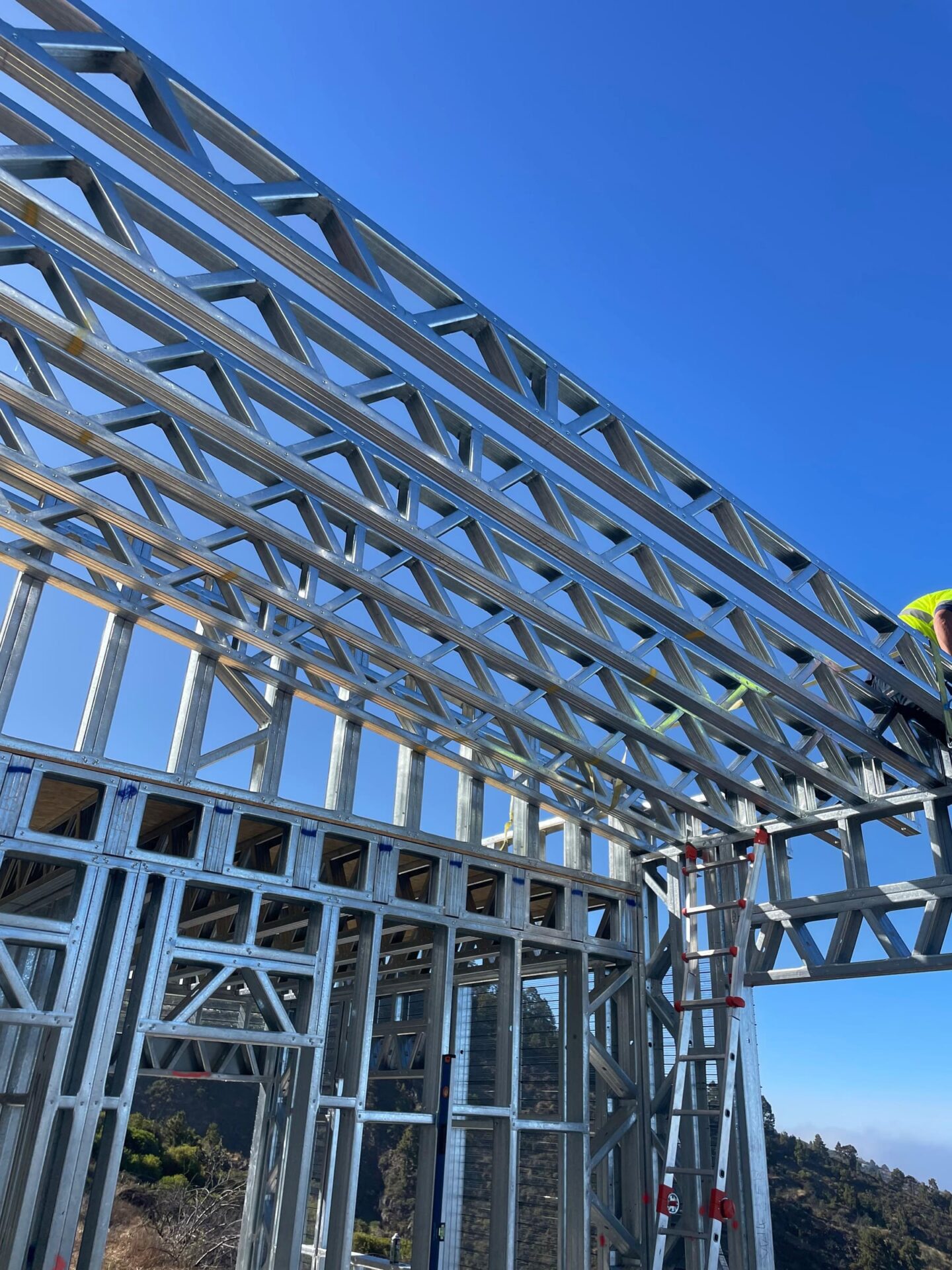

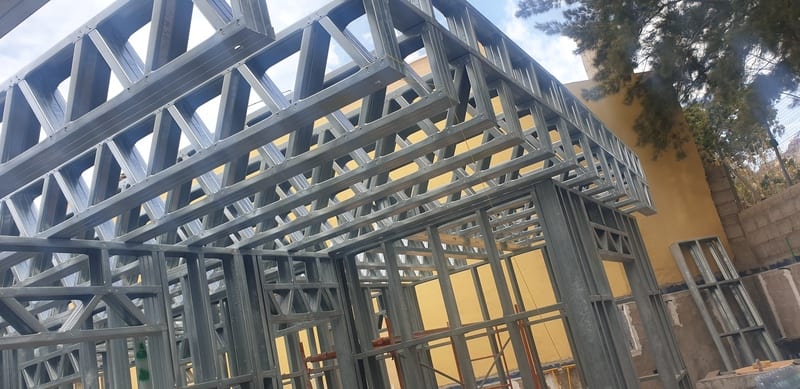

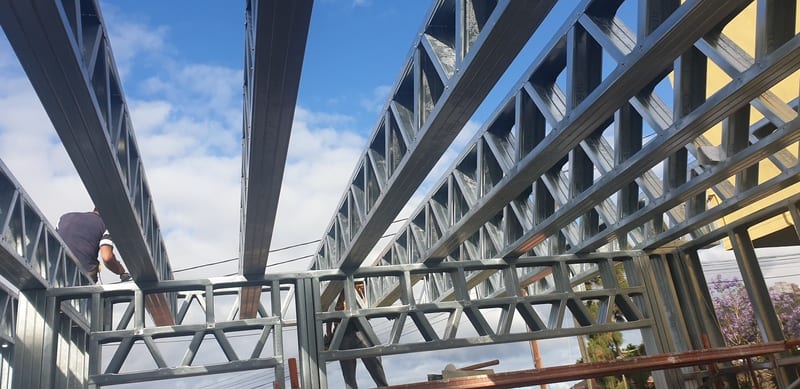

8 Viga prefabricada de acero	Prefabricated cold-formed steel lattice joist	350 mm	—	Structure — the joist depth contains layers 6 and 7 Drawn at 350 mm. Joists are also made at 250, 300 and 400 mm, which moves the total between 503 and 653 mm.
9 Cámara de aire	Air	20 mm	—	Ceiling void Drawn as 20 to 30 mm. The 603 mm total is taken at 20 mm.
10 Perfil Knauf	Steel ceiling suspension channel	15 mm	—	Carries the ceiling
11 Pladur	Gypsum board	13 mm	—	Ceiling finish
Total		603 mm

Una raya indica que el documento de origen no declara ese valor; no es un cero. Las capas dentro de la viga van sangradas: van dentro del canto de la viga, por lo que la columna no suma el total.

The non-trafficable roof, and the best-performing element in the set thermally at U 0.21 W/m²K. It is also the lightest against its traditional equivalent: 102 kg/m² against 443 kg/m², a 77% reduction. Joist depth varies with span, which moves the total build-up between 503 and 653 mm.

Prestaciones calculadas

D.08 · prestaciones
Propiedad	Valor	Base
Transmitancia U, corregida por puentes	0.21 W/m²K	EN ISO 6946, one-dimensional steady state, with a +15% bridging correction for horizontal elements, applied as an engineering estimate.
Peso propio	102 kg/m²	Mass estimate from the layers and dimensions in the source document.
Equivalente tradicional	443 kg/m²	Derived from the published self-weight and reduction percentage.
Reducción de peso	−77%	Self-weight against the traditional equivalent build-up.
Resistencia al fuego (EI)	Programa de ensayos en curso — contacte con el departamento técnico	A la espera del informe de ensayo de laboratorio
Aislamiento a ruido aéreo (R_A)	Programa de ensayos en curso — contacte con el departamento técnico	A la espera del informe de ensayo de laboratorio
Luz estructural	Programa de ensayos en curso — contacte con el departamento técnicoSpan selection tables in preparation	A la espera del informe de ensayo de laboratorio
Estanqueidad al agua	Programa de ensayos en curso — contacte con el departamento técnico	A la espera del informe de ensayo de laboratorio

Las transmitancias son cálculos unidimensionales en régimen estacionario según EN ISO 6946. La corrección por puentes térmicos se aplica como estimación de ingeniería: +20% en muros y +15% en elementos horizontales. El análisis numérico 2D según EN ISO 10211 está en curso; los valores se actualizarán al completarlo.

Aún no declarado

EIResistencia al fuego · en ensayo
R_AAislamiento a ruido aéreo · en ensayo
spanLuz estructural · en ensayo
watertightnessEstanqueidad al agua · en ensayo

Programa de ensayos en curso — contacte con el departamento técnico

Peso frente al tradicional

Elemento	Solid System	Tradicional	Reducción
D.08 Cubierta no transitable	102 kg/m²	443 kg/m²	−77%

Dónde se usa

Flat roofs with no pedestrian access
Plant and service zones reached only for maintenance

Notas de diseño

Joist depth is available at 250, 300, 350 and 400 mm, giving a total build-up of 503 to 653 mm.
Span selection tables are in preparation. No joist depth should be assumed suitable for a given span until they are issued.
The external INSULTERM 600 of the façade must be continuous across the roof junction.

Descargas

DWG D.08 section drawing En preparación

PDF D.08 section drawing En preparación

CSV D.08 layer schedule
